Venkovní žaluzie EXT-50 a EXT-50 H
Vlastnosti EXT-50:
- jsou určeny pro stínění menších ploch
- horní profil o rozměrech 40 x 40 mm je ocelový, povrchově upravený pozinkováním a emailováním, stejně jako spodní profil
- oba profily jsou standardně dodávány v bílé barvě
- navíječ ložisek a kolečka jsou zhotoveny z plastového materiálu, který zajišťuje hladký a bezhlučný provoz
- boční vedení je zajištěno ocelovými lanky
- žaluzie lze ovládat ručně (klikou, nekonečnou šňůrou) nebo motorem
- montáž lze provést bez krytí horního nosiče, s krytem z hliníkového plechu, v podomítkové schránce, do překladu HELUZ
Vlastnosti EXT-50 H:
- levnější varianta motorických žaluzií EXT-50
- horní profil o rozměrech 56 x 58 mm
- úspora je dosažena použitím motoru pro větší profil
- změna horního profilu se pozitivně projevuje i v navýšení maximálních rozměrů žaluzie
- montáž lze provést bez krytí horního nosiče, s krytem z hliníkového plechu, v podomítkové schránce, do překladu HELUZ nebo v samonosném provedení
Lamely:
- hliníkové profilu „C“ o šířce 50 mm
- jsou standardně dodávány ve 14 barevných odstínech
- fixovány ocelovým lankem, minimalizuje se pohyb lamel vlivem větru

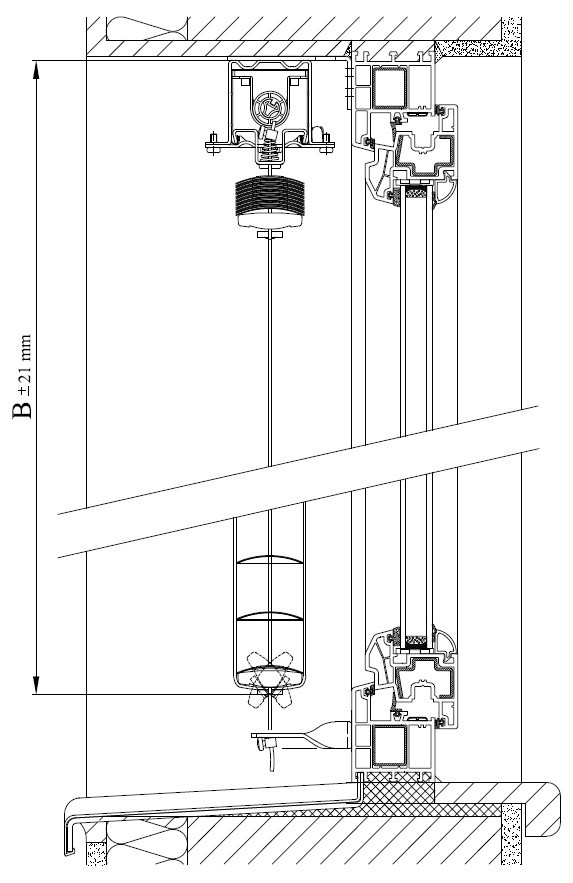

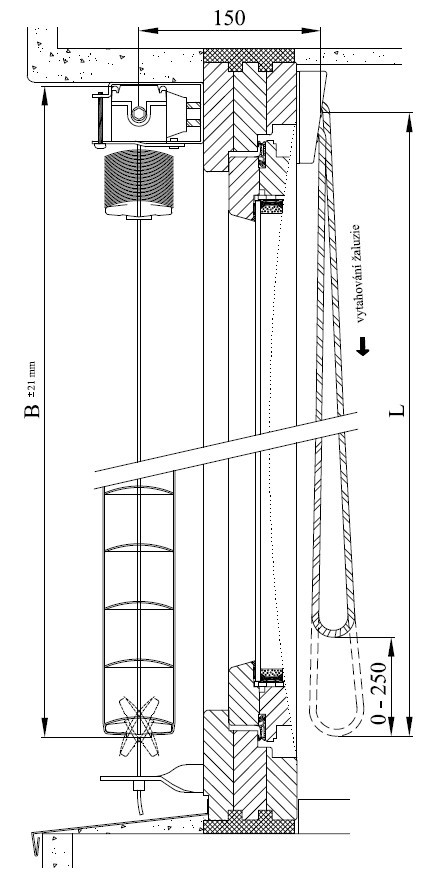

Žaluzie EXT-50 (výkres) a EXT-50 H (výkres) bez krytí horního nosiče:
- využívá se převážně v případě, kdy je na budově stavebně připraven prostor pro umístění venkovní žaluzie
- do předem připraveného prostoru se venkovní žaluzie kotví prostřednictvím konzol a držáků
- po vytažení není žaluzie zvenčí viditelná, nosič a svazek vytažených lamel je uložen pod fasádou domů

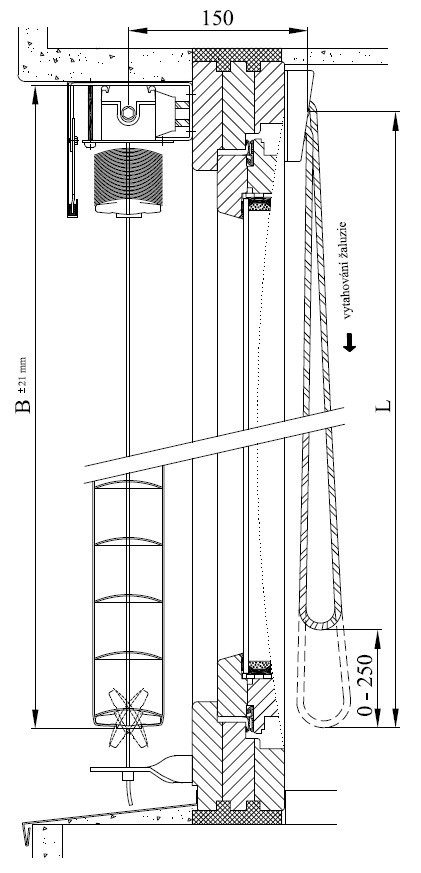

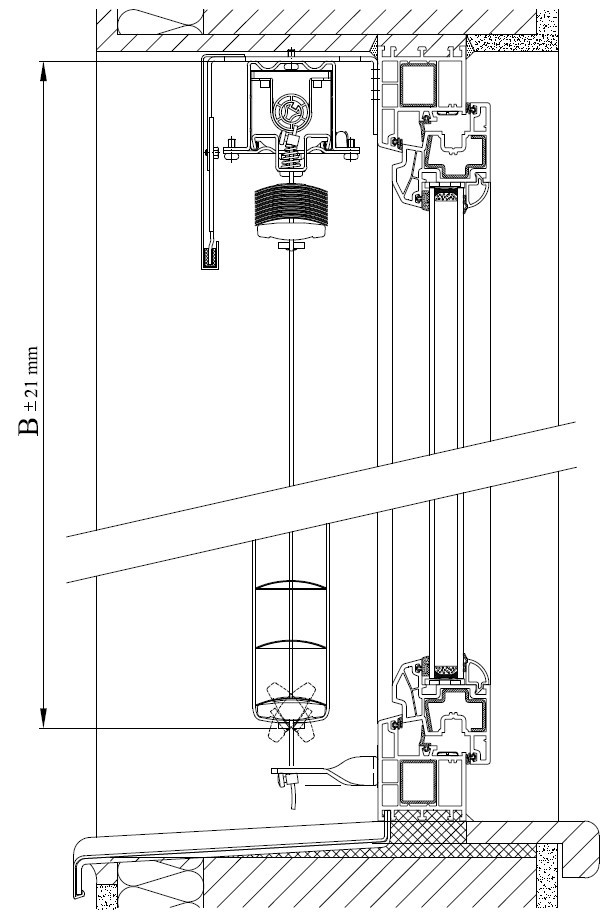

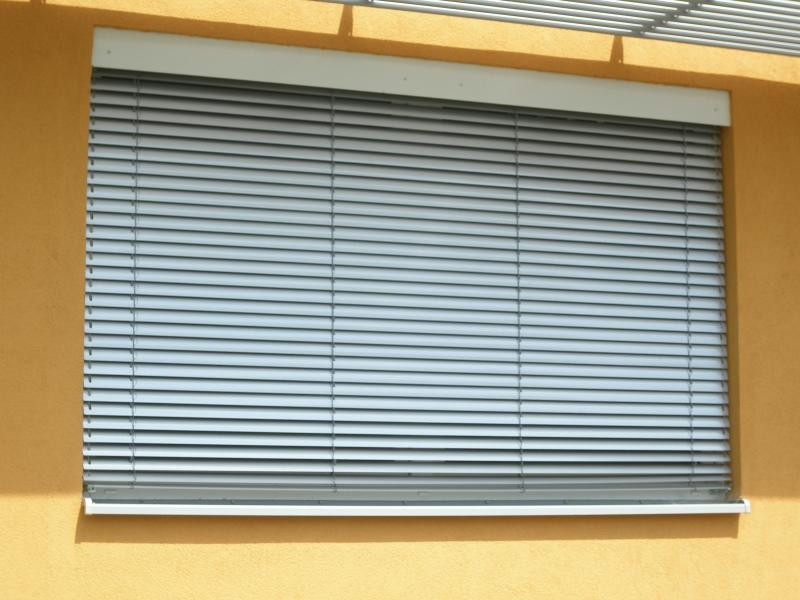

Žaluzie EXT-50 (výkres) a EXT-50 H (výkres) s krytem z hliníkového plechu:
- hliníkový krycí plech zakrývá horní nosič a při vytažení žaluzie i svazek lamel
- chrání žaluzii před povětrnostními vlivy a z velké části zamezuje vnikání hrubých nečistot do jejího mechanismu
- u motorického ovládání chrání elektrické součásti žaluzie
- používá se u instalace žaluzie, která není uložena pod fasádou, nebo u žaluzie vysunuté před fasádu
- krycí plech se možné nalakovat dle vzorníku RAL tak, aby ladil se žaluzií či fasádou
- kotví se do rámu okna nebo nadpraží
Žaluzie EXT-50 a EXT-50 H v podomítkové schránce:
- schránka je kotvena na budovu, je určena k zaomítání a není zvenčí budovy vidět
- venkovní žaluzie je instalována do schránky
- chrání žaluzii před povětrnostními vlivy a z velké části zamezuje vnikání hrubých nečistot do jejího mechanismu
- u motorického ovládání chrání elektrické součásti žaluzie
- zákazník si může zvolit schránky včetně bočních izolačních panelů pro zapuštěné vodící lišty
- na výběr více typů s chránek - bez izolace (výkres), s izolací (výkres), provedení L (výkres)
Žaluzie EXT-50 a EXT-50 H v překladu HELUZ:
- speciální stavební překlady určené pro umístění venkovních žaluzií slouží jako standardní nosný překlad, venkovní žaluzie do nich lze montovat i po dokončení stavby
- žaluzie je instalována do prostoru ve stavebním překladu, kdy po vytažení není svazek lamel viditelný (do výšky stažené žaluzie 19 cm)
- žaluzie je chráněna před povětrnostními vlivy a z velké části je zamezeno vnikání hrubých nečistot do jejího mechanismu
- u motorického ovládání jsou elektrické součásti žaluzie chráněny
- lze použít zapuštěné vodící lišty

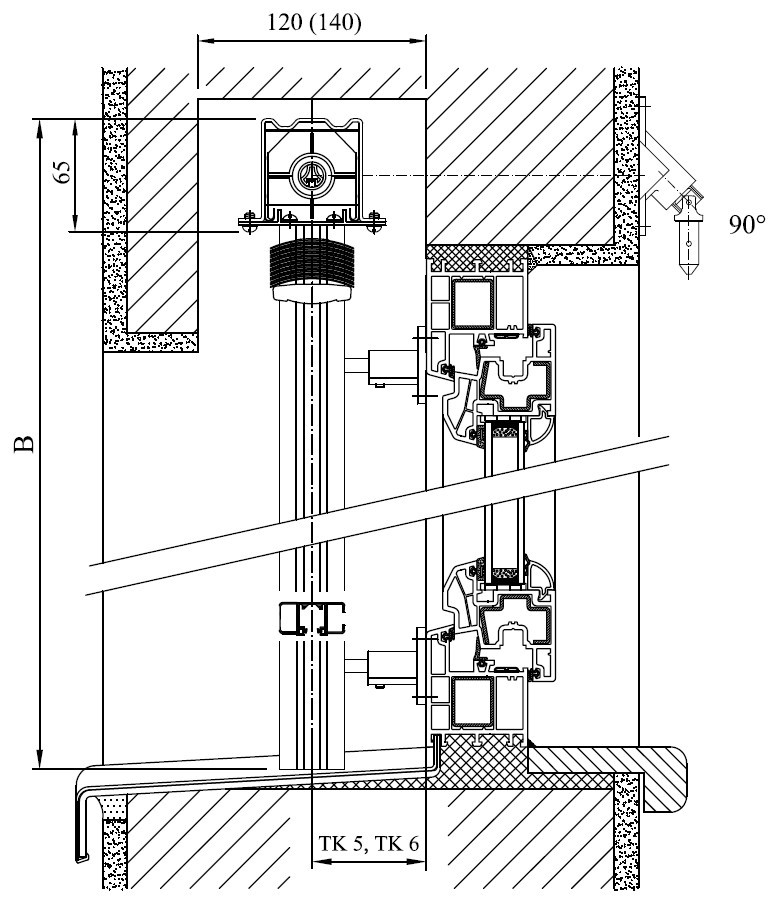

Žaluzie EXT-50 H v samonosném provedení (výkres):
- samonosný systém žaluzie se používá tehdy, když nemáme možnost na budovu uchytit horní nosič
- žaluzie je v tomto případě kotvena pouze přes vodící lišty do rámu okna, nebo do ostění
- vodící lišty mohou být standardní hranaté nebo designové kulaté
- instalaci je možné provést buď do předem připraveného prostoru (pod omítkou), a nebo můžeme žaluzii instalovat tak, že bude horní nosič překrytý krycím plechem
Maximální rozměry venkovní žaluzie EXT-50 a EXT-50 H pro ovládání klikou, nekonečnou šňůrou a motorem:
- maximální šířka EXT-50 šňůra, motor 250 cm
- maximální výška EXT-50 šňůra, motor 250 cm
- maximální šířka EXT-50 H klika, motor 300 cm
- maximální výška EXT-50 H klika, motor 350 cm
- maximální plocha EXT-50 šnůra, motor 5 m2
- maximální plocha EXT-50 H klika, motor 8 m2
